Что нужно знать о винтовом фундаменте

Долговечность сооружения напрямую определяется надёжностью его фундамента. Какими качествами должен обладать оптимальный фундамент? Будет ли винтовой фундамент подходящим решением в вашем случае? Мы поможем разобраться в этих вопросах.

Содержание:

1. Что нужно знать о винтовом фундаменте
2. Чем структурно винтовой фундамент отличается от других
3. В каких случаях стоит выбрать свайно винтовой фундамент?
4. Преимущества и недостатки свайно винтового фундамента
5. Как устанавливается свайно-винтовой фундамент

Зачастую требуемый тип фундамента уже заложен в проектной документации дома. Но если проект ещё не разработан, полезно изучить существующие разновидности фундаментов. Их выбор зависит от характеристик грунта, сейсмической активности региона и особенностей архитектурного решения.

Рассмотрим основные типы:

• Столбчатый фундамент состоит из обособленных столбов, которые не соединены между собой и закладываются на сравнительно небольшую глубину. Такой вариант оптимален для лёгких построек — например, для бани, беседки, небольшого дачного дома или гаража.
• Ленточный фундамент выполняется в форме непрерывной ленты, которая проходит под всеми наружными и внутренними несущими стенами здания. Это один из самых надёжных вариантов, подходящий для большинства грунтов и построек разной степени сложности. При этом ширина и высота ленты фундамента должны увеличиваться пропорционально массе и этажности здания.
• Плитный фундамент представляет собой сплошную монолитную железобетонную плиту, укладываемую под всё здание целиком. Он хорошо подходит для строительства на слабых грунтах, склонных к значительной просадке под большой нагрузкой.
• Винтовой фундамент входит в категорию свайных. Свайный фундамент формируется из вертикальных опор, глубоко погружаемых в грунт и объединяемых ростверком. Существуют разные виды свай: буронабивные, забивные и винтовые. Этот тип фундамента особенно уместен в районах с высоким уровнем грунтовых вод, в прибрежных зонах, а также на болотистых и глинистых почвах.

Теперь подробнее остановимся на особенностях винтового фундамента.

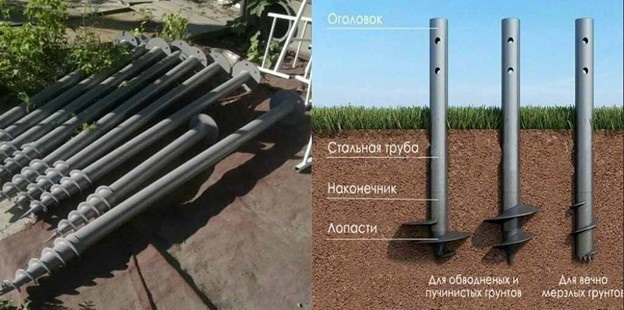

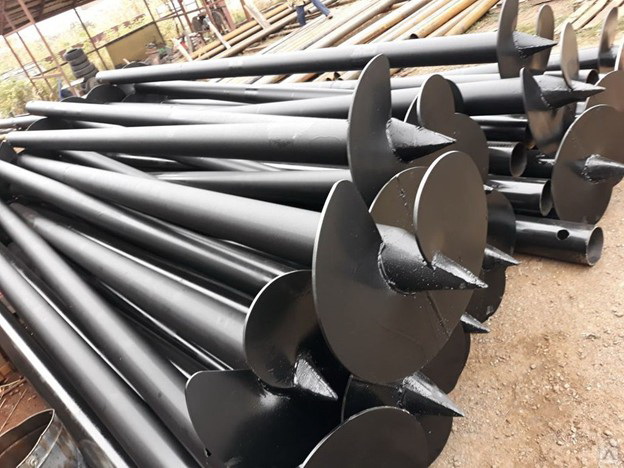

В индивидуальном строительстве домов из дерева, а также каркасных и каркасно щитовых конструкций всё чаще отдают предпочтение свайно винтовому фундаменту. Такой фундамент совместим практически со всеми типами грунтов — исключение составляют лишь участки с крупнокаменистым составом. Ключевой элемент этой конструкции — винтовые сваи: стальные трубы, оснащённые заострёнными наконечниками и лопастями, выполненными в виде винтовой резьбы.

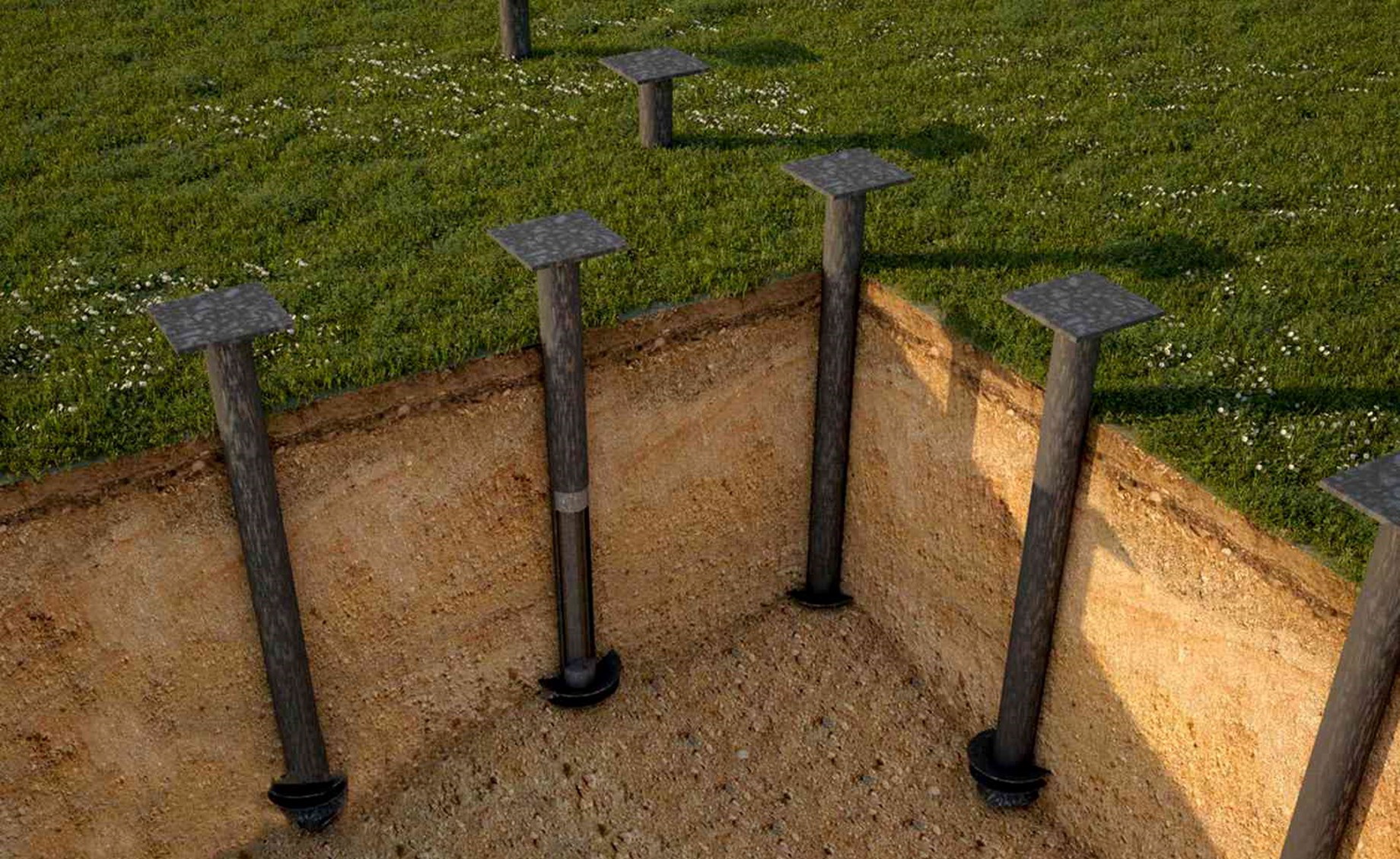

Винтовые сваи погружаются в грунт на значительную глубину, а слои почвы надёжно удерживают их в фиксированном положении, обеспечивая стабильность всей конструкции. В условиях подвижного грунта применяют сваи с резьбой, нанесённой по всей длине стержня. В остальных вариантах, кроме многолопастных, лопасти размещаются исключительно на наконечнике — это упрощает процесс погружения сваи в почву.

Существует несколько разновидностей винтовых свай:

• Узколопастные — их лопасти по форме напоминают резьбу огромных саморезов. Такой тип свай предназначен для эксплуатации в районах с вечной мерзлотой.
• Широколопастные — характеризуются наличием единственной широкой лопасти, расположенной на наконечнике сваи.
• Многолопастные — оснащены несколькими лопастями, что обеспечивает улучшенную опору на грунт. Эти сваи применяют в местностях, где существует риск проседания почвы.

Сваи различаются также по типу наконечника — он может быть либо сварным, либо литым.

• Сварной наконечник представляет собой более экономичное решение: это труба с приваренной к ней лопастью. Однако наличие многочисленных сварочных швов снижает прочность и качество сваи. В процессе погружения в грунт сварной наконечник порой разрывается по шву. В результате такая свая утрачивает способность надёжно поддерживать постройку: её устойчивость нарушается, что со временем может привести к перекосу и проседанию дома.
• Литой наконечник изготавливают из стали с применением специальной технологии, благодаря чему свая получается цельной, без каких либо швов. Хотя такие сваи обычно стоят примерно на четверть дороже сварных, они существенно превосходят их по надёжности.

• Если приоритетом является скорость возведения дома, свайно винтовой фундамент окажется наилучшим решением. Его монтаж выполняется в кратчайшие сроки. В отличие от иных типов фундаментов, здесь не требуется пауза для усадки после установки свай — строительство стен можно начинать сразу же.
• Свайно винтовой фундамент также отлично подойдёт для участков со сложным рельефом и неровной поверхностью. Он допускает монтаж на склонах с перепадом высот до 8 м. При этом отпадает необходимость в предварительном выравнивании территории и привлечении специальной техники для рытья котлована.
• Кроме того, свайно винтовой фундамент даёт большие преимущества при необходимости возведения пристройки. Чтобы расширить дом, достаточно вкрутить дополнительные сваи в зоне пристройки, выполнить обвязку ростверком и приступить к монтажу стен. Это особенно удобно в двух ситуациях: если изначально бюджет не позволял построить дом большей площади или если впоследствии возникла потребность скорректировать планировку и увеличить жилую площадь.

Как и у любой строительной технологии, у свайно винтового фундамента есть свои сильные и слабые стороны. Их анализ поможет определиться: стоит ли возводить дом на сваях или лучше выбрать иной тип основания.

Достоинства фундамента на винтовых сваях:

• совместим практически со всеми типами грунтов, за исключением участков с крупными каменными включениями;
• при грамотном монтаже срок службы составляет не менее 50 лет;
• монтаж может выполняться небольшой бригадой вручную — опытным строителям достаточно 1–2 дней, чтобы установить фундамент под частный дом;
• не требует рытья котлована, в отличие от многих других типов фундаментов;
• допускает проведение монтажных работ в любое время года — главное, чтобы сваи погружались ниже уровня промерзания грунта;
• отличается сравнительно невысокой стоимостью свай в сопоставлении с иными видами фундаментов.

Недостатки свайно винтового фундамента:

• исключает возможность обустройства подвального помещения в доме;
• неприменим для строительства в горной местности: в каменистом грунте невозможно погрузить сваи на требуемую глубину;
• уступает бетонным фундаментам по сроку службы и несущей способности. Металлические сваи подвержены коррозии из за влажности грунта либо из за низкого качества изготовления (например, при использовании сварных элементов без антикоррозийной обработки). Поэтому при покупке свай важно проверять сопроводительную документацию: сертификаты качества, паспорт изделия, протоколы заводских испытаний.

Правильная установка фундамента — большая и сложная тема. Поэтому в этом тексте мы дадим несколько советов и рекомендаций и опишем в целом, как это происходит.

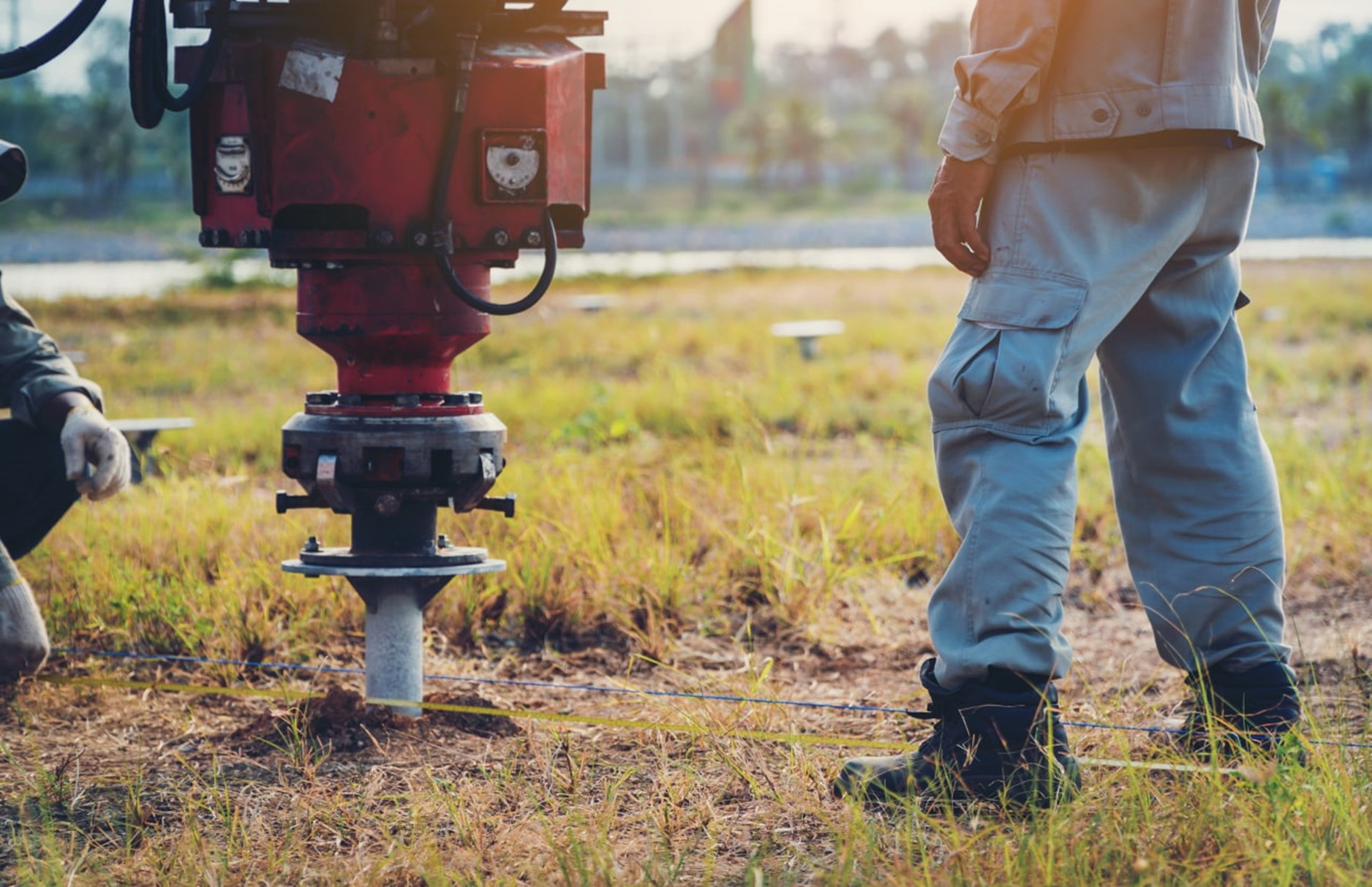

Свайно-винтовой фундамент можно установить вручную или при помощи специальной бурильной установки с вращательным механизмом. С помощью такой техники можно установить сваи даже в очень плотный грунт. Доверяя эту задачу профессионалам, вы можете быть уверены, что сваи будут установлены на нужную глубину и строго вертикально.

Если же вы решили установить свайно-винтовой фундамент самостоятельно, перед началом строительства разметьте участок при помощи деревянных колышков в соответствии с размерами, указанными в проекте вашего дома.

Далее при помощи ручного ямобура сделайте в грунте входные отверстия под сваи. Глубина и диаметр скважины рассчитываются исходя из особенностей грунта: чем глинистее почва, тем глубже придется погружать сваи.

Сваи вкручиваются в землю с шагом от 1 до 3 метров по всей площади будущего строения, а также на стыках внутренних стен. Шаг определяется архитектурой планируемой постройки и материалами, которые вы планируете использовать: чем тяжелее и больше будет дом, тем больше свай вам потребуется.

Если вы устанавливаете свайно-винтовой фундамент вручную, то углубление свай в землю удобнее всего проводить втроем, когда двое закручивают сваю в грунт, а третий следит за ее вертикальным расположением, проверяя при помощи строительного уровня, чтобы свая не отклонялась от вертикальной оси. На верхушку сваи наденьте специальный вороток,, в металлические ушки вставьте лом и, поворачивая ее вокруг своей оси, вкрутите сваю в грунт.

Вкручивать сваю нужно ниже уровня промерзания грунта. Это нормативная величина, которая показывает уровень промерзания почвы зимой и определяется на основании многолетних наблюдений в каждом регионе России. Показатель для вашего региона можно посмотреть по специальной таблице. В процессе вкручивания свая может упереться в камень. Тогда ее нужно будет выкрутить и заново вкрутить чуть под углом, попробовав сместить камень лопастью сваи, а затем выровнять ее.

При помощи лазерного нивелира проверяйте расположение свай: их верхушки должны находиться строго на одной высоте, параллельно друг другу. Также необходимо проверить и вертикальность расположения каждой сваи: она не должна отклоняться от оси больше чем на 2%, иначе в процессе дальнейшего строительства и эксплуатации дома свая деформируется.

Винтовые сваи полые внутри, поэтому после погружения в грунт их надо заполнить раствором бетона: так они будут крепче и прослужат дольше. После того как бетон внутри свай застынет, можно выполнять обвязку.

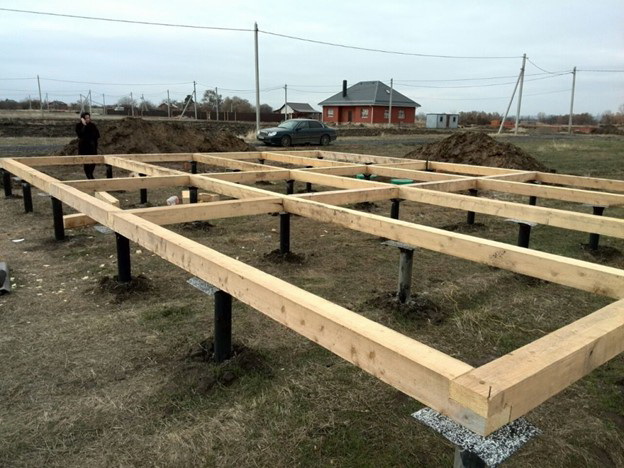

Обвязка — это жесткая конструкция в основании стен дома, ее еще называют ростверком. Для небольшого дачного домика или бани ростверк можно сделать из бруса, а для основательного строительства частного дома больше подойдет бетонный или металлический ростверк. После того как вы сделаете ростверк, можно приступать к возведению стен дома.
